V、VR、VL系列二閥組結構示意圖及產品介紹
二閥組用于壓力和液位場合，V系列、VL系列系列為通用閥組，VR系列為兼容羅斯蒙特變送器的閥組。
VR2閥組常溫工作壓力70MPa，其余閥組常溫工作壓力42MPa。最低工作溫度-53℃，最高工作溫度537℃。
產品特點
通過閥組的流量，由一系列針形閥門加以控制，每一閥門的具體功能（切斷、排放或者平衡壓力）視其在閥組上的位置而定。

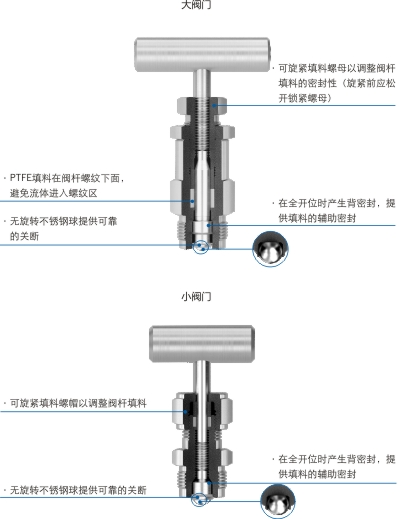

儀表閥組的閥門有大小兩種規格，小閥門適用于通徑為Φ3.2的閥口，大閥門適用于通徑為Φ4.0的閥口。所有閥門均采用無旋轉不銹鋼球作為密封元件。閥門在最大開啟位置可實現背密封。
閥桿填料的壓緊程度可直接在外部加以調整。PTFE是標準配置填料，柔性石墨填料供高溫場合使用。
結構材料
·閥組結構為全316不銹鋼，高強度，高耐腐蝕
·可根據用戶要求的材料訂制
·設計安全系數為4:1
閥組結構完整性
·閥體采用一體式結構，整體強度高
·裝有安全止動銷，以防止閥蓋因誤操作或振動而脫落
密封性
·閥蓋對閥體采用金屬對金屬硬密封的形式
·標準閥桿密封填料為PTFE（高溫用途時為柔性石墨）
·閥門統一采用無旋轉球面金屬密封形式
內部光潔度
·內表面電化學去毛刺處理
閥組連接件的接口形式
·12mm卡套管接口
·1/2 in.卡套管接口
·1/2 in. NPT螺紋
·法蘭
安裝
·可直接儀表安裝，或使用NPT螺紋接頭和卡套管接頭進行遠程安裝
·標準法蘭密封件是碳氟化物FKM O形圈
·帶法蘭閥組包含法蘭螺栓和法蘭密封件
|
