WP-9000無源熱電偶溫度變送器產品詳情
WP-9000系列無源·熱電偶溫度變送器（輸出環路供電），將現場二線制熱電偶信號隔離轉換成所需的直流信號（與溫度成線性）輸出。主要用于具備輸入回路供電的DCS、PLC系統。
本溫度變送器為回路供電方式，輸入回路－輸出回路之間完全電磁隔離。
◆ 特性
● 二線制各型熱電偶（或毫伏）信號輸入隔離轉換。
● 與溫度成線性化的隔離輸出（4～20）mA。
● 具有冷端自動補償功能。
● 回路供電(12～28)VDC 。
● 即插即拔式接線端子，DIN導軌卡式安裝。
產品詳情
● 工作電源
輸出回路供電：(12～28)VDC
● 輸入信號
輸入通道：端子 1－、 2＋ 接線
輸入類型：熱電偶 K、E、S、B、R、T、N、W、毫伏信號
輸入電阻：≥ 20KΩ
冷端溫度補償范圍：(-15～＋75)℃
冷端溫度補償誤差：每 20℃變化誤差 ±1℃
● 輸出信號
輸出通道：端子 11－、 12＋ 接線
輸出電流（Io）：(4～20)mA
輸出回路供電電壓（Ue）：(12～28)VDC
最小工作電壓(Ui)：12VDC

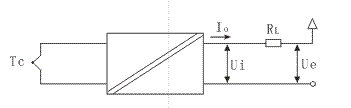

輸出負載能力：見下列計算圖示
輸出負載電阻：RL≤（Ue-Ui）/0.02
熱電偶輸入斷線報警：低電流≤3.5mA；高電流≥22mA
紋波（Vp-p）：＜10mV
● 性能指標
標準精度：±0.5%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（10→90）%
穩定時間：≤3s
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1 分鐘 50Hz
抗電磁兼容性：符合 IEC 61000 相關抗電磁標準
● 環境參數
工作溫度：(-20～＋60)℃
儲存溫度：(－40～＋80)℃
環境濕度：(5～＋95)％RH （無冷凝）
● 結構
卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子
整機重量：約110g
◆ 外形尺寸
外形尺寸：寬×高×深＝16×116×110（mm）
|
