WP-R80系列3通道輸入單色無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等多種信號。具有傳感器隔離配電輸出、繼電器報警輸出、流量積算、累積報表、歷史數據轉存、打印以及遠程通訊功能。

1.高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現3路信號的檢測、記錄、顯示

和報警。

2.2.1英寸128*64點陣STN高亮度單色圖形液晶顯示，LED背光、畫面清晰、寬視角。

3.全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可。

4.新型開關電源，85VAC~265VAC范圍內正常工作。

5.集成硬件實時時鐘，掉電情況下時鐘也能準確運行。

6.提供變送器24VDC隔離配電。

7.超薄機身，只需提供極小安裝空間。

8.大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據。

9.2路繼電器報警輸出。

1.可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電阻、熱電偶。

2.信號全量程精度±0.5%。

1.軟件密碼鎖保證用戶組態安全。

2.中文菜單組態，可自由組態并顯示工程位號、工程單位。

3.工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。

4.同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄并顯示最近的15條報警信息。

5.每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日?qǐng)?bào)+月報等多種報表形式。

6.提供溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。

7.曲線顯示模式可選擇橫向曲線或縱向曲線。

1.支持渦街、渦輪、電磁流量計、孔板、彎管等多種流量測量裝置的流量模型。

2.支持蒸汽、水、一般氣體等多種介質的流量補償。

3.提供體積流量、質量流量、熱量等多種補償模型選擇。

4.小流量補足、超量程協議計量功能，結合實時監控記錄功能，有效防止竊氣行為。

5.溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度、壓力計算補償量。

6.具有掉電記錄功能，記錄儀表掉電、上電時間，顯示累計停電時間，防止用戶停電竊氣。

1.標準串行通訊接口：RS485和RS232C。

2.支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。除支持本公司的上位機管理軟件外，還支持iFix、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動。

3.使用USB2.0接口轉存和備份歷史數據，最大支持2GB優盤。

4.支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。

5.外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。

　　安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平。

　　儀表板厚度：2~26mm

　　外型尺寸：160(W)*80(H)*61(D)mm

　　重量：1kg

　　輸入點數：1~3通道

　　測量周期：1秒

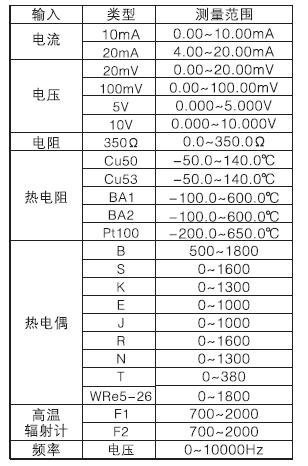

　　輸入種類：

　　顯示器：STN單色LCD（128*64）

　　顯示顏色：黑色（文字）/黃色（底色）

　　通道單位：7個字母或數字

　　狀態顯示：顯示畫面名稱，報警狀態，循環顯示標志

　　顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打印）

　　總覽顯示：顯示所有的測量通道的數據和報警狀態

　　更新率：1秒

　　曲線顯示：可以縱向、橫向選擇

　　歷史曲線：可再現內存中存儲的數據

　　可放大1/2/4/8/16/32倍

　　報警信息：總共記錄顯示15條記錄

　　測量裝置： 孔板，渦街（電流型），渦街（頻率型）

　　測量介質： 蒸汽，水，一般氣體

　　蒸汽溫度： 0～600℃

　　蒸汽壓力： 0.1～22MPa

　　蒸汽狀態： 自動判斷飽和蒸汽和過熱蒸汽

　　水溫度： 0～150℃

　　水壓力： 0.6MPa、1.6MPa

　　氣體壓縮系數： 空氣、氧氣、氮?dú)饪勺詣?dòng)查詢，一般氣體可設置常數。

　　渦街系數： 0.00000～999,999



　　外部存儲

　　　　媒體： 優盤

　　　　格式： FAT32

　　　　方式： 文件記錄

　　　　容量： 最大2G

　　　　內部存儲

　　　　媒體： 閃存

　　　　格式： 二進制保存

　　　　方式： 連續記錄

　　 設置數： 每通道最多可設置4個報警。

　　報警種類： 上上限報警、上限報警、下限報警、下下限報警

　　延遲報警： 可在參數設置中進行設置，所有報警使用同一設置。

　　設置范圍： 0～10秒。

　　顯示： 發生報警時，測量數據顯示畫面都有報警狀態顯示。

　　 時鐘： 硬件時鐘，掉電保持運行。

　　運行范圍： 2001年～2099年

　　時鐘精度： ±10ppm(0 ～50℃)，不包括打開電源時

　　所導 致的延遲誤差(1秒以下)。

　　額定電壓： 220VAC

　　使用電源電壓范圍：85VAC～265VAC

　　額定頻率： 50Hz

　　功耗： 最大10W（包含選配功能）

　　正常運行條件

　　　　 電源電壓： 220VAC

　　　　 電源頻率： 50Hz

　　　　 環境溫度： 0～50℃

　　 環境濕度： 0%～85%（不結露）

　　 預熱時間： 接通電源后30分鐘

　　 安裝位置： 室內

　　•報警輸出繼電器

　　　　 輸出點數：2點

　　　　 觸點類型：常開觸點

　　　　 觸點容量：3A/250VAC

　　•通信功能

　　　　 媒體： RS-232或RS-485

　　　　 協議： Modbus-RTU（從機）協議

　　　　 通信速率： 1200/2400/4800/9600/19200/38400/57600

　　•打印功能

　　　　 打印機： 面板式微型打印機

　　　　 打印內容： 實時數據、歷史數據、累積報表

　　　　 打印方式： 手工打印、定時打印

　　•模擬輸出

　　　　 信號類型： 4～20mA

　　　　 輸出點數： 1點

　　　　 輸出方式： 測量通道的變送輸出。

　　　　 最大負載： 750Ω

　　•24VDC變送器電源輸出

　　　　 輸出電壓： 24VDC

　　　　 額定輸出電流： 65mADC(過電流保護動作電流:約90mA)

　　•USB接口

　　　　 USB接口規格： 符合Rev2.0標準，主機功能

　　　　接口數： 1個（前面）

　　　　 可連接的設備： USB存儲器（優盤）

　　 •累積/報表功能

　　　　 累積點數： 與輸入通道數相同，每個輸入通道均可累積

　　　　 累積范圍： 0～999,999,999

　　　　 報表種類： 時報、8小時班報、12小時班報、日?qǐng)?bào)+月報
