HG5型玻璃板液位計規格型號選型表
概述 HG5型 玻璃板液位計主要適用于公稱壓力為0.1～6.3Mpa，使用溫度為0～250℃場合下的各種罐、塔、槽、箱等容器的液位指示。
結構原理
根據連通器原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
主要技術參數
●測量范圍L＝300、500、800、1100、1400、1700mm
●工作壓力：0.6～6.3MPa
●工作溫度：0～250℃
●連接法蘭：DN20、DN25或其它
●材質：碳鋼、不銹鋼
●球封壓力：≥0.2MPa

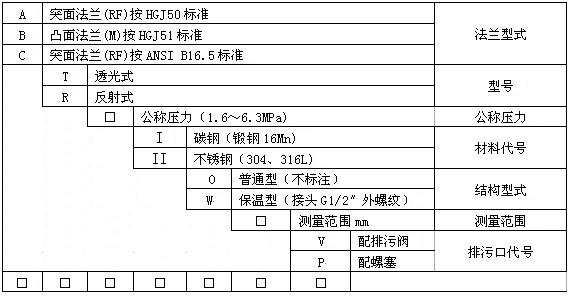

型號規格（選型表一）適用HG21589.1/2、HG21590-95標準

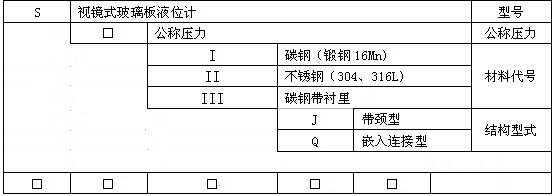

型號規格（選型表二）適用HG21591.1/2標準
|
