JYB-3151型數字化電容壓力/差壓變送器產品描述
電容式壓力變送器產品特點
JYB-3151型核心部件采用十六位單片機,其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化,滿足日益提高的工業現場應用之要求。為此,軟件中應用了數字信號處理技術,使其具有優良的抗干擾能力和零點穩定性,且具備零點自動穩定跟蹤能力(ZSC)和溫度自動補償能力(TSC)。 強大的界面功能無需手操器保證了良好的交互性。數字液晶顯示表頭能夠顯示壓力、溫度、電流三種物理量,及0~100%模擬指示,按鍵操作能方便地在無標準力源的情況下完成零點遷移、量程設定、阻尼設定等基本的參數設置,而且可以重新對變送器進行標定,極大地方便了現場調試。 S-PORT串行通信口通過專用轉接模塊直接與計算機通信,上位機界面可以完成比按鍵操作更多的功能。接專用RS485模塊可以實現數字信號遠傳,或構建RS485工業局域網。 信號轉換,信號采集與處理及電流輸出控制采用了一體化設計,使結構更加緊湊可靠。
電容式壓力變送器技術參數

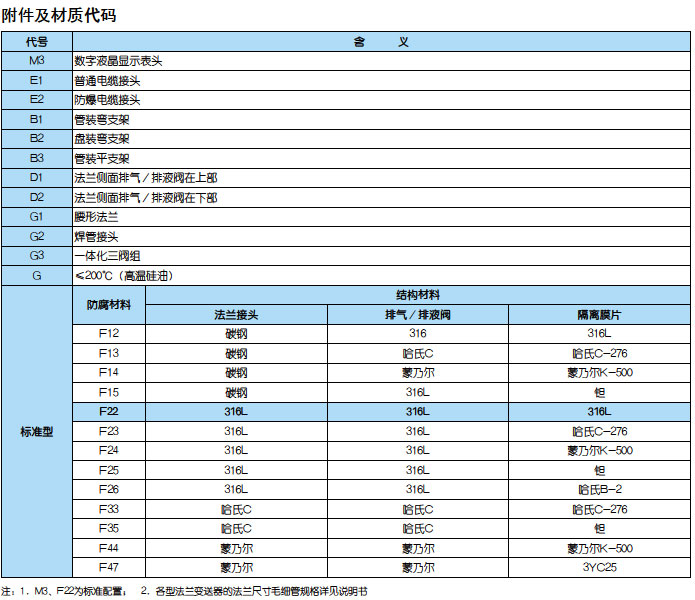

● 性能指標 (參考條件:無遷移狀態,硅油灌充液,316L隔離膜片) 輸出信號: 二線制 負載特性: (見右圖) ● 精 度: 線性輸出:±0.075~±0.1%(對量程比為1:1),包括線性、變差、重復性的綜合誤差。 開方輸出:在輸出壓力為4 -100%時為±(0.2%的標準定量程+ 0.05的上限)。 ● 穩 定 性: 對于DP量程代號3、4、5,為最高量程的±0.2%,對 于其他的量程代號,為最高量程的±0.25%。 ● 濕度:0-100%相對濕度 ● 啟動時間:在最小阻尼時,最多20秒鐘。 ● 容積吸取量:小于0.16cm3。 ● 阻 尼: 電氣阻尼為0~32秒。 此外,敏感元件還有0.2秒的恒定阻尼時間 ● 靜壓影響(DP變送器) 零點誤差: 對于14MPa為最高量程的±0.25%,對于量程代號3為最高量程的±0.5%,通過零點調整可以得到校正。 量程誤差:每6MPa可校正到輸入±25%,或?qū)τ诹砍檀?hào)3,為±0.5%。這種誤差在安裝前可以調校消除。 ● 靜壓影響(HP變送器) 零點誤差:對于32MPa為最高量程的±1.0%。通過零點調整可以得到校正。 ● 溫度影響 ·在最大量程零點誤差:每56℃為量程的±0.5%?偟挠绊懓砍毯土泓c(diǎn)誤差:每56℃為量程±1.0%。對于量程范圍編號3,影響量加倍。 ·在最小量程零點誤差:每56℃為量程的±3%。總的影響包括量程和零點誤差:每56℃為量程±3.5%。對于量程范圍編號3,影響量加倍。 ● 振動影響:頻率0~200Hz,任意方向上每個g為±0.05%上限值。 ● 電源影響:小于標定量程0.005%/V。 ● 安裝位置影響:零點漂移不大于(0.25kPa),此誤差可通過校正消除,對量程無影響。 ● 電磁場干擾/射頻干擾影響:按照SAMA PMC33.1,從20~1000MHz進行試驗,場強可高至30V/M ●結構規格 注:材料適用性請參考10頁附件及材質代碼。 接觸介質的材料: 隔離膜片:316L不銹鋼,哈氏合金。 排氣/排液閥:316L不銹鋼,哈氏合金或蒙乃爾合金。 工藝法蘭和連接頭:316不銹鋼,哈氏合金或蒙乃爾合金。 接觸介質的o形環:氟橡膠、丁晴橡膠。(可選) 灌充液:硅油 螺拴:碳鋼鍍鎘 電子線路外殼:低銅鋁 o形密封圈:丁晴橡膠、氟橡膠。(可選) 涂漆:聚氨脂。 工藝連接件:對于范圍代號3、4、5的變送器,其兩支法蘭的中心連接孔距為54mm,孔上為NPT1/4-18;對于范圍代號為6、7的變送器則為56mm和NPT1/4-18.對于范圍代號為8的變送器則為57.2mm和NPT1/4-18。對于范圍3、4、5的變送器,其兩支連接頭上引壓孔為NPT1/4-14,法蘭連接頭可翻轉分別給出50.8mm中心距,54mm,或57.2mm。 電氣連接件:具備現場在線測試端子。 重 量:不包括選用件,AP、DP、GP和HP型重2.4公斤。
●使用條件 總體防護性能符合:IP67(相關參數) ●電源電壓: 12~45VDC本安防爆型產品須由相應的安全柵供電(標準為24VDC,無負載可工作于12VDC,大液晶表頭不低于16VDC) ●產品使用環境 使用溫度:-20~+80℃ 儲藏溫度:-40~+104℃ 濕 度:0~90% 防爆型產品使用環境條件: 溫度:-20~+40℃ 相對濕度:5~95% 大氣壓力:86~106KPa 本安型產外配安全柵參數: Uo≤28r DC、Io≤30mA、Po≤0.84
電容式壓力變送器規格選型表
|
