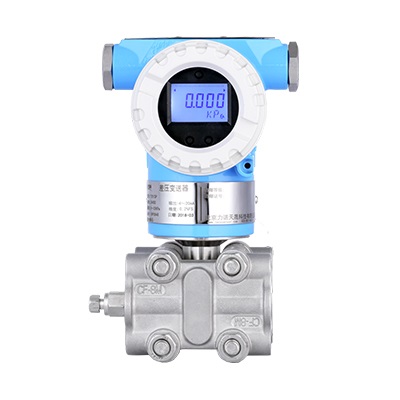

T351DP智能差壓傳感器產品優勢及安裝示意圖
產品優勢:
◆ 測壓類型多樣:從微差壓到大量程差壓;從負壓到微壓、絕壓、高靜壓; ◆ 一體化智能電路搭配LCD數字顯示模塊,支持模擬輸出和數字通訊; ◆ 5位背光LED顯示、多種計量單位顯示內置按鍵就地調整; ◆ 可搭配遠傳密封裝置,可實現高溫、黏稠、顆粒、結晶介質測量;
產品介紹:
T351DP智能差壓傳感器用于氣體、液體或蒸汽的差壓或流量測量,并將測得的信號經數字放大器轉換成4-20mA標準電流信號輸出。
T351_系列智能差壓變送器調試方法豐富多樣,除就地按鍵調試外,HART手操器、HART變送器調試軟件均可對變送器的參數進行組態、設置。 T351_系列智能壓力變送器具有自診斷和遠程診斷功能,其中包括傳感器故障監測和各種存儲器的內部巡檢、看門狗監測等,所有這些功能為變送器的日常維護提供了方便,同時也為變送器的故障判斷、維護保養提供了依據。 防護防爆等級:變送器采用密閉鑄鋁金屬殼體封裝,適用于各種惡劣環境和易燃易爆環境,防護防爆標志:Ex d IIC T6 Gb / Ex tD A21 IP65 T80℃
產品特點:
測壓類型多樣:從微差壓到大量程差壓;從負壓到微壓、絕壓、高靜壓; 測壓類型多樣:從微差壓到大量程差壓;從負壓到微壓、絕壓、高靜壓;
多種結構形式,應用廣泛:用于氣體、蒸汽和液體的壓力、差壓和液位測量;
可搭配遠傳密封裝置,可實現高溫、黏稠、顆粒、結晶介質測量;
接液材質多樣:標配:316L不銹鋼膜片;定制:哈氏合金、鉭、鉑金膜片
操作使用方便:5位背光LCD顯示、多種計量單位顯示(KPa、MPa、bar、%、psi、mmmH
操作使用方便:5位背光LCD顯示、多種計量單位顯示(KPa、MPa、bar、%、psi、mmH2o、)內置按鍵就地調節; |
智能溫度補償,提高變送器抗溫度漂移性能,確保綜合測量精度; |
支持顯示和非顯示兩種結構類型可選;防腐、防壓、防爆等需求; |
除可就地按鍵調試外,HART手操器、HART變送器調試軟件均可對變送器的參數進行組態、設置; |
優異的環境適應性:智能靜壓補償和溫度補償,保護變送器不受溫度、靜壓與過壓的影響; |
防護防爆標志:Ex d IIC T6 Gb / Ex tD A21 IP65 T80℃,
技術參數: |
產品標準 |
Q/LNTC 08-2019 |
被測介質 |
氣體 液體 蒸汽 |
輸出信號 |
4~20mA 或者 4~20mA + Hart |
測量范圍 (未遷移時)
|
0~100pa~2068KPa(量程內可選) |
接液材質 |
膜片:316L 過程連接:316L 灌充液:硅油 膜片:哈氏合金C(量程>3KPa) 過程連接:316L 灌充液:硅油 膜片:316L 過程連接:316L 灌充液:氟油
|
零點遷移 |
最大正遷移量為量程上限值與量程之差; 最大負遷移量為量程下限值;
|
靜壓影響 過壓影響
|
±0.05%量程/10MPa ±0.05%量程上限/10MPa |
典型誤差 |
± 0.1% , 環境溫漂:± 0.1%/12個月 , 穩定性 ± 0.05% 量程上限/12個月 |
響應時間 |
當變送器的電氣阻尼關閉時,變送器對階躍輸入(10%)的響應時間(63%)小于等于0.4s; 液位、遠傳變送器除外; |
供電電壓 |
變送器供電電壓:11~45V DC; LCD顯示型:15~45V DC,紋波含量小于0.1%,現場運行時由配電器或穩壓電源供電, 推薦電壓24V DC;防爆(隔離防爆)用途:推薦電壓24V DC;本質安全型防爆變送器 應由安全柵供電并傳輸信號;防雷保護(耐瞬變電壓)時:11~26V DC, 注:電源電壓對精度的影響:<±0.005%/V; |
負載電阻 |
變送器負載特性為:RL ≤(Vs - Vm)V / 0.023A式中:RL為最大負責電阻; Vs為供電電源;Vm為無LCD顯示表頭時為11V,帶LCD顯示表頭時為15V; HART通信時負載電阻(含信號接收電阻及信號傳輸導線電阻)要求230Ω-600Ω |
使用環境 |
環境溫度:-40~+85℃;帶LCD表頭或充氟油時為 - 20 ~ + 60℃; 防雷保護(耐瞬變電壓)時為 - 40~+60℃, 相對濕度:0 %~100 %; 大氣壓:86KPa~106KPa.現場周圍應不含有對鋁、鉻、鎳、鋅、不銹鋼等具有腐蝕作用的氣體; 交流外磁場:不大于400A/m。 |
故障報警 |
變送器自診斷程序檢測出故障、模擬量輸出高報電流或低報電流報警, 其中高報電流為22mA,低報電流為3.8mA,模式可設置; 高飽和電流為20.8mA,低飽和電流為3.9mA。 |
安裝位置 影響
|
變送器安裝可能產生零點輸出誤差,此誤差可通過零點調整來消除; 建議在安裝后投運前調零,可修正掉安裝位置產生的影響。 |

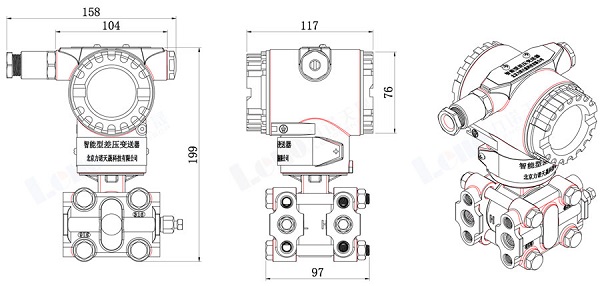

外形尺寸:

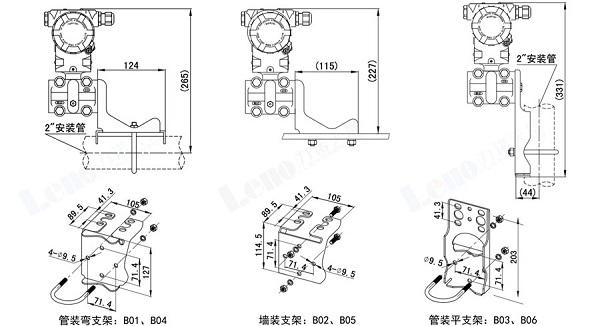

安裝示意圖:
|
