虹潤全自動壓力儀表校驗系統操作規程解析
產品介紹：

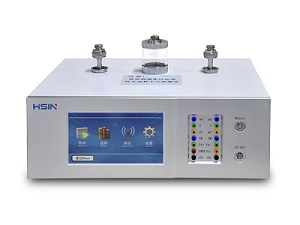

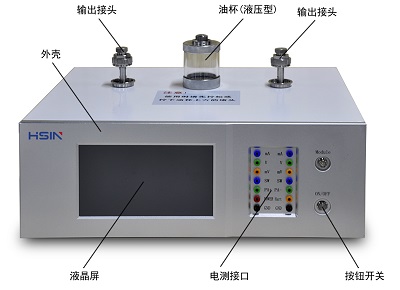

虹潤全自動壓力儀表校驗系統(包括真空、氣壓檢定系統、液壓檢定系統等三款產品)藍色液晶屏與按鍵結合設計，盡顯高端設計理念，控制準確，自動檢定系統可自由選擇鍵盤控制或上位計算機控制；無論哪種控制均可實現自動檢定功能,實現自動化檢定儀表。操作簡單、結構合理，可用于一般壓力表、精密壓力表、壓力變送器、差壓變送器、壓力開關、壓力傳感器等儀表的校準。
產品特點：
◆采用壓力、壓力變化率雙閉環控制方案
◆操作簡單，設定壓力輸出極其方便
◆控制壓力快捷、穩定
◆無超調現象，符合相關壓力儀表檢定規程
◆自動造壓系統帶有防過載保護功能
◆檢定過程中可自動或手動進行切換
◆具有自動控制與微調相結合功能，利于指針式壓力表檢定
◆升降壓曲線及誤差曲線實時顯示
◆上位機軟件及下位機觸摸屏均可實現控制儀表校驗臺
◆可校驗HART壓力變送器
技術參數：
|
產品名稱 |
微壓型 |
氣壓型 |
液壓型 |
|
壓力范圍 |
(-10～10)kPa |
(-0.095～0.6/2.5/4/6)MPa |
(0～60)MPa |
|
壓力穩定度 |
0.01%F.S/s |
0.001%F.S/s |
001%F.S/s |
|
工作介質 |
空氣 |
空氣 |
油或純凈水 |
|
穩壓時間 |
≤15秒 |
≤10秒 |
≤15秒 |
|
壓力接口 |
2*M20*1.5 |
2*M20*1.5 |
2*M20*1.5 |
|
外形尺寸 |
(580×450×220)mm |
(580×450×220)mm |
(580×450×220)mm |
|
電測功能 |
量程 |
準確度 |
|
電流測量 |
(0～30)mA |
0.02%F.S+0.003%RD |
|
電壓測量 |
(0～30)V |
0.02%F.S+0.003%RD |
|
直流輸出 |
DC24V ±0.5V |
標準規定：
|
◆符合國家計量檢定規程 |
|
|
①JJG 52-2013 彈簧元件式一般壓力表、壓力真空表和真空表檢定規程 |
|
②JJG 49-2013 彈簧元件式精密壓力表和真空表檢定規程 |
|
③JJG 882-2019 壓力變送器檢定規程 |
|
④JJG 875-2019 數字壓力計檢定規程 |
|
⑤JJG 544-2011壓力控制器檢定規程 |
|
⑥JJG 860-2015 壓力傳感器(靜態)檢定規程 |
|
⑦JJG 270-2008 血壓計和血壓表檢定規程 |
|
◆采集檢定數據、自動生成檢定記錄、自動生成檢定證書、自動打印、計量管理等 |
|
◆具有臺帳式數據庫管理功能
操作規程： |
1.5 方便產生周檢計劃（工作任務單）
1) 系統只需很短的時間就可以打印出某段時間（如一個月、一個星期）內已到期的必須檢定的儀表清單、檢定不合格的儀表清單和漏檢（已安排檢定，因某種原因未校）的儀表清單，非常有利于管理者安排工作。
2) 可以統計校前合格率。
1.6 自動打印檢定報告
檢定報告的格式可以由用戶指定�？梢杂卸喾N格式，如壓力/差壓變送器檢定報告、壓力/差壓開關檢定報告、彈簧管壓力指示表檢定報告、溫度變送器檢定報告等。
1.7 自動檢定熱工儀表
1) 全自動檢定壓力變送器和開關；
2) 全自動檢定熱電偶、熱電阻溫度變送器和開關；
3) 校驗直流信號和頻率、轉速信號；
4) 校驗現場指示表。
1.8 自動產生穩定的檢定壓力源
采用全自動壓力校驗臺，可以產生各種量程范圍的穩定壓力源。
1.9 直接設置智能變送器的參數
通過選配件，系統可以直接修改Honeywell和Rosemount智能變送器的零位和量程。
1.10 其它輔助功能
本系統的權限分系統管理員級、主任級、技術員級、檢定人員級四級。
系統管理員級具有數據庫管理的最高權限，他可以對數據庫進行導入操作和任意修改，而且可以對系統中合法的人員進行權限分配及收回。沒有行政管理功能，不能復核和驗收檢定結果。
主任級可以對數據庫內容進行修改但不能進行導入操作，具有最高的行政管理功能，可以授權技術員級，可以復核和驗收檢定結果。
技術員級只能對已授權的部分?jǐn)?shù)據庫進行修改，可以復核和驗收已授權的部分檢定結果�？梢詾g覽整個數據庫。
檢定人員不能操作數據庫但可以修改自已的密碼，可以對校驗儀進行上下載操作或進行單點或雙點的實時檢定。 |
