熱電偶熱電阻群控檢定系統需要哪些配置合理化

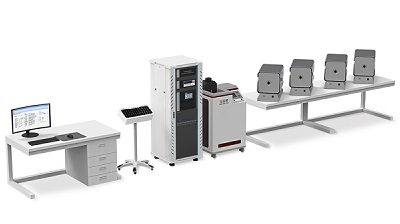

熱電偶熱電阻群控檢定系統是由計算機、打印機、高精度數字萬用表、多路掃描控制器、熱電偶檢定爐、恒溫槽等組成的自動控制與測試系統。本裝置用于自動檢定各種工作用熱電偶、熱電阻,可分別控制1~4臺檢定爐,1~2臺恒溫槽。檢定裝置軟、硬件操作自動化設計,系統除捆扎、裝爐(槽)、接線、參數設定外,其它工作(如查線、控溫、檢定、數據保存等)均由系統自動完成。極大地提高了工作效率,非常適合有大批量熱電偶檢定需求的大中型企業。
產品特點:
◆測量準確度:六位半高精度數字表,準確度0.003%、分辨率0.1μV、0.1mΩ 七位半表,準確度0.002%、分辨率0.01μV、0.01mΩ ◆多路掃描控制裝置:選用進口超低電勢金觸點電子測量繼電器,寄生電<0.4μV ◆2型24通道:11路熱電偶、13路熱電阻 ◆2A型48通道:22路熱電偶、26路熱電阻 ◆2B型70通道:44路熱電偶、26路熱電阻 ◆智能溫度控制系統:采用進口高精度溫度控制儀,大LCD顯示屏,準五位顯示,同時顯示雙排數據控溫儀表具有自整定功能,通過自整定程序自動整定,使客戶輕松自如的整定各檢定爐定檢點的PID參數,一次整定在無明顯環境變化情況下,整定參數長期有效 ◆檢定類型:熱電偶:S、R、B、K、N、E、J、T ◆熱電阻:Pt1000、Pt100、Pt10、Cu100、Cu50、BA1、BA2、G;二、三、四線制均可檢定 ◆膨脹溫度計:玻璃液體溫度計、雙金屬溫度計、壓力式溫度計 ◆多路掃描裝置為48/70通道,可按需動態擴展; ◆工業化化結構,抗干擾能力強。 ◆優良的開關性能,開關基片采用大面積敷金材料,寄生熱電勢<0.4μV。 ◆開關接觸電阻小且一致性好。 ◆專用低電勢接線端子。 ◆兼容熱電偶與熱電阻的接線。四線制電阻測量法徹底消除外接引線電阻。 ◆行業內首創集成控溫系統,自動調節檢定爐功率,檢定爐長期穩定性好; ◆溫控系統自帶執行機構。使用具有光電隔離功能的大功率固態繼電器(SSR),控制熱電偶檢定爐(或恒溫油槽、水槽),工作具有高可靠性。 ◆控溫系統PID自動控制調節參數,為精密溫度控制提供了必要的基礎條件。 ◆控溫系統具有完善的供電回路保護措施。高可靠性、安全性,具有高溫自動報警和自處理功能。 ◆實現真正意義上的熱電阻、熱電偶同時檢定,大大提高工作效率; ◆自動化程度高,可自動完成查線、控溫和檢定過程中的所有工作,并可自動進行檢定數據處理、數據存儲、統計及打印檢定證書等工作; ◆可通過電腦進行自動檢定,也可選擇手動操作各獨立智能設備進行半自動檢定; ◆可對檢定爐、油槽、水槽進行溫場測試; ◆可擴展為群控,同時控制多臺檢定爐和油槽、水槽; ◆系統軟件在Windows平臺上用.NET編程,全中文操作界面,方便快捷。
技術參數:
序號 |
型號名稱 |
技術規格 |
數量 |
1 |
系統機柜 |
/ |
1臺 |
2 |
多路掃描裝置(含控溫儀) |
48/70通道/寄生電勢小于0.4μV |
1套 |
3 |
熱電偶接線臺 |
測試線和被檢連接用 |
1臺 |
4 |
熱電阻接線臺 |
測試線和被檢連接用 |
1臺 |
5 |
溫度檢定軟件 |
數據采集及數據處理 |
1套 |
6 |
K2010/DMM6500數字多用表 |
K2010:七位半/DMM6500:六位半 |
1臺 |
8 |
系列熱電偶檢定爐 |
爐長600mm,溫度范圍:(300~1200)℃/ 爐長300mm,溫度范圍:(300~1200)℃ |
4臺 |
9 |
標準恒溫油槽 |
溫度范圍:(90~300)℃ |
1臺 |
10 |
標準恒溫水槽 |
溫度范圍:(-10~105)℃ |
1臺 |
11 |
標準S熱電偶 |
二等 |
4支 |
12 |
標準鉑電阻(PT100) |
二等 |
2支 |
13 |
計算機、打印機 |
Lenovo臺式電腦、HP打印機 |
1套 |
14 |
零度恒溫器 |
廉金屬電偶檢測必備,冷端補償用 |
1臺 |
15 |
高溫爐均熱塊 |
高溫檢定配合檢定爐(長爐)使用 |
1套 |
16 |
水三相點瓶 |
核查二等標準鉑電阻RTP值 |
1臺 |
17 |
水三相點凍制保存裝置 |
凍制保存水三相點瓶 |
1套 |
18 |
溫度附件 |
冷端補償電阻1支、防凍液25升、二甲基硅油25升、KEN型補償導線各2米、測試線、電源線、串口線等 |
1套 |
注:以上配置為推薦方案,具體配置可根據用戶的實際情況進行調整。
|
