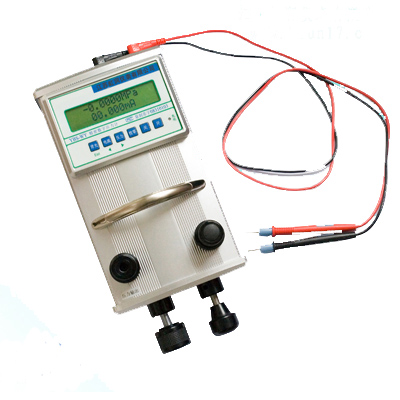

YBS-WY便攜式壓力校驗儀是專為校驗各種壓力（差壓）變送器﹑壓力傳感器﹑壓力開關﹑一般及精密壓力表而設計的一款壓力源與標準測量一體化的壓力校檢標準儀器，在測量壓力的同時，也可測量電流或電壓。儀表所測壓力與設定的壓力百分?jǐn)?shù)及測量電流同屏顯示，電流及電流百分?jǐn)?shù)可通過顯示菜單選擇。該壓力校驗儀為交直流兩用的便攜式儀表，并提供24V回路電源，為被校表提供電源。今天虹潤儀表給大家介紹的是便攜式壓力校驗儀使用操作方法及注意事項，希望給廣大網友及用戶起到一定的幫助。

1、便攜式壓力校驗儀在使用時，請將儀器擰入手操壓力泵上“標準儀表”接口。

2、快接頭用所配高壓軟管連接被檢儀器即可校驗。

3、電源開、關鍵：按“開”鍵打開，LCD顯示測量狀態；按“關” 鍵，儀表關機，切斷電源。

4、校零鍵：測量前，按一下：“校零”鍵，儀表自動將傳感器的零點數值采集并送處理器CPU進行處理，保證儀表所測數據為實際壓力值。

5、壓力鍵：開機后LCD右下角顯示該儀表的壓力單位，若使用中按“單位”鍵、使LCD顯示為“Psi、Bar、mmHg、Kgf/cm2”中任何一種單位時，按一下“壓力”鍵，儀表自動切換到出廠時設置壓力單位檔上。需要顯示測量電流時，在儀表顯示單位為MPa（或KPa）時，按一下“壓力”鍵，面板上對應的電流指示燈亮，即為測量電流狀態。

一、便攜式壓力校驗儀準備使用

便攜式壓力校驗儀由外部電源和內部6V可充電電源供電，外部電源消失后，內部6V可充電電源自動投入使用，校驗儀由外部電源工作的同時，儀表進行充電,在現場使用可使用內部6V可充電電源,充電至滿負荷一般需要12小時。

1、充電電源工作時間

（1）連續工作不提供24V回路電源：16小時；

（2）連續工作提供24V回路電源：8小時；

（3）斷續工作：18小時；

2、回路電源

便攜式壓力校驗儀提供的24V回路電源為內置式，在校驗儀內部自動串入2線制電流回路，無須另外接線。

如果被校儀器由外部電源供電，則不能再接本校驗儀24V電源，否則將燒毀儀表。

3、測量介質

的理想測量介質為干燥的無腐蝕性氣體，如腐蝕性氣體或污濁的液體進入本校驗儀，將對校驗儀的密封性能、校驗數據產生不良影響。因此，在校驗儀表前，應確認被校儀器中的殘余介質被排空。

4、量程范圍



二、便攜式壓力校驗儀組成

三、便攜式壓力校驗儀使用方法

正確連接所有接線,將引壓管擰接前面板的壓力接頭,如帶負壓的儀表,壓力接頭在儀表的后面板,并擰緊。

1、電源開關鍵：按"開"鍵,LCD 顯示儀表型號,壓力量程和精度,然后自動進入測量狀態。

2、校零鍵：每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。

3、壓力鍵：重復按該鍵可實現壓力 / 電流顯示，壓力 / 毫米水柱或壓力 /公斤力之間的轉化，若LCD顯示為測量電流狀態時，按一下該鍵，儀表將自動轉化到壓力測量狀態。

4、電流鍵：重復按該鍵可實現壓力/電流顯示到電流百分比之間的轉化，需檢測儀器電流時, 按一下該鍵,LCD顯示為所測電流值。

5、背光鍵：當儀器工作于光線較弱的環境時, 按一下該鍵,打開背光燈，方便讀數。

6、檢測儀器電流：輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。

7、充電電源：儀表配外置開關電源進行充電,在接市電220VAC并開啟儀器電源開關,即可對儀表內電池充電，充電指示燈為紅色時,儀表處于充電狀態;充電指示燈為綠色時,表明電池已充滿,拔充電器即可。

8、壓力輸出：校驗變送器或其他在線儀器時,將變送器或其他在線儀器擰入此接口,實現檢測,若將此接口堵上,可檢測儀表內部壓力源的密封性能。

9、儀表帶有負壓時,機殼上(4)為正負壓力轉換開關，如檢測負壓時，將轉換開關轉換到負壓檔,在壓力輸出口接上被校驗儀器即可。

10、氣泵及微調：氣泵為手動打壓系統,壓力顯示接近滿量程時,進行微調,調準顯示值。

11、如儀表量程較大(250KPa~2.5MPa)機殼上(4)為壓力輸出口，后面板上壓力輸出口為放氣口。
