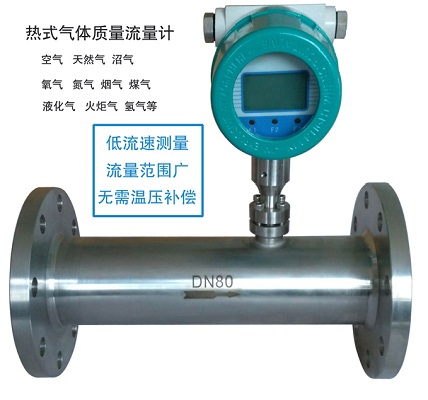

熱式氣體質量流量計
一、概述
目前我國所用的氣體流量計存在著量程比小的問題, 量程下限以下的流量基本丟失,然而這在某些領域不可接受,在燃?xì)獾荣Q(mào)易結算場合更是無法忍受。熱式氣體質量流量計圓滿地解決了這個問題。
本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
適用場合:
1、 鋼鐵廠,焦化廠煤氣流量測量;
2、 鍋爐空氣流量,測量二次風量;
3、煙囪排出的煙氣流量測量;
4、水處理中瀑氣流量測量;
5、 水泥,卷煙,玻璃廠生產過程中氣體流量測量;
6、壓縮空氣流量測量;
7、天然氣,煤氣,液化氣,火炬氣,氫氣等氣體流量測量;
二、結構原理
熱式質量流量計采用熱擴散原理,熱擴散技術是一 種在苛刻條件下性能優良、可靠性高的技術。其典型傳 感元件包括兩個熱電阻(鉑RTD),一個是速度傳感器, 一個是自動補償氣體溫度變化的溫度傳感器。當兩個 RTD被置于介質中時,其中速度傳感器被加熱到環境溫 度以上的一個恒定的溫度,另一個溫度傳感器用于感應 介質溫度。流經速度傳感器的氣體質量流量是通過傳感 元件的熱傳遞量來計算的。氣體流速增加,介質帶走的熱量增多。使傳感器溫度隨之降低。為了保持溫度的恒定,則必須增加通過傳感器的工作電流,此增加的部分電流大小與介質的流速成正比。
三、產品主要性能特點
熱式氣體質量流量計既可進行氣體流量計量工作,也可用于過程控制領域。它引進美國先進技術生產,無須溫壓補償,直接測出流體的質量流量。它的突出特點是:沒有可動部件;壓力損失;量程比寬;精度高;可 靠性高;安裝簡單,操作方便。可以在所有領域全面替代 孔板和差壓式流量計。
三、技術參數
1、 測量范圍:(0.05~80)Nm/s(標準狀態為20℃,101.33KPa)
2、測量方式:管段式 插入式
3、溫度范圍:環境溫度:-40℃~+60℃
4、介質溫度:-10℃~+500℃
5、準 確 度:±1%的讀數;±0.5%滿量程
6、重 復 性:±0.5%的滿量程
7、輸 出:4-20mA DC(較大負載600Ω);RS232;RS485
8、 響應速度:小于1S
u 供電電壓:24VDC±10%
9、機械連接:3/4NPT不銹鋼緊固件 (插入式);法蘭
10、 探桿長度:800mm(此長度為插入式標準長度,特殊請聲明)
11、探桿直徑:18mm(插入式)
12、 直管段長度:無嚴格要求
13、 壓力損失:可以忽略
14、工作壓力:1.6MPa ;7.3MPa
15、 現場顯示:LED顯示 ;LCD顯示
16、 數據保護: 累計量保存在EEROM內,(斷電可保存百年)
17、傳感器及管線表體材料:316L(可選哈氏合金C)
18、防護等級:IP65
19、防爆等級: ExdIICT4
四、應用實例
1.石油化工行業
應用場合:火炬氣排放監控
產品優點:寬量程比,傳感器不易堵塞,可在線插拔清洗,適用氣體廣泛
2.電力行業
應用場合:鍋爐一次風、二次風、磨煤風的風量測量
產品優點:安裝簡便,無直管段要求,低壓力損失,無需溫壓補償,可在苛刻的條件下使用(如:空氣中含有粉塵、顆粒、磨損嚴重、低壓力等)
3.冶金行業
應用場合:高爐煤氣、焦?fàn)t煤氣測量
產品優點:按實際介質組份標定,可對組份變化進行修正,可在線清洗傳感器,插入長度可任意調整
4.電子行業
應用場合:高純度氣體質量流量測量
產品優點:無需溫壓補償直接測量質量流量,傳感頭經過高度拋光,可用于貿易結算
5.供暖通風和空調系統(HVAC)
產品優點:產品反應靈敏、運行可靠,對安裝直管段無嚴格要求
6.水處理行業
應用場合:測量曝氣池的空氣流量
產品優點:耐臟、耐塵,真正無壓降,現場安裝簡便
7.食品行業
應用場合:向反應器中通入適量氣體,控制過程及質量
產品優點:衛生級3A,高純凈度,所有接液表面采用不銹鋼,寬量程比; |
