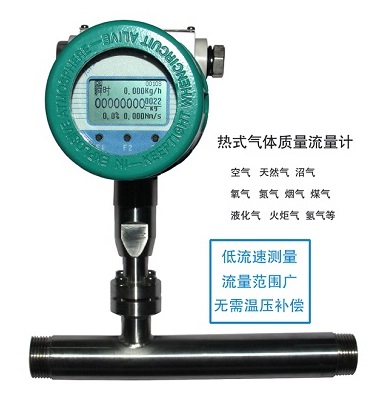

螺紋連接氣體質量流量計 適合用于小口徑，一般DN50以下。其他連接方式也可定制
一、概述
目前我國所用的氣體流量計存在著量程比小的問題， 量程下限以下的流量基本丟失，然而這在某些領域不可接 受，在燃?xì)獾荣Q(mào)易結算場合更是無法忍受。HKTMF系列熱式氣體質量流量計圓滿地解決了這個問題。
本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
適用場合：
1、 鋼鐵廠，焦化廠煤氣流量測量；
2、 鍋爐空氣流量，測量二次風量；
3、煙囪排出的煙氣流量測量；
4、水處理中瀑氣流量測量；
5、 水泥，卷煙，玻璃廠生產過程中氣體流量測量；
6、壓縮空氣流量測量；
7、天然氣，煤氣，液化氣，火炬氣，氫氣等氣體流量測量；
二、結構原理
熱式質量流量計采用熱擴散原理，熱擴散技術是一 種在苛刻條件下性能優良、可靠性高的技術。其典型傳 感元件包括兩個熱電阻（鉑RTD），一個是速度傳感器， 一個是自動補償氣體溫度變化的溫度傳感器。當兩個 RTD被置于介質中時，其中速度傳感器被加熱到環境溫 度以上的一個恒定的溫度，另一個溫度傳感器用于感應 介質溫度。流經速度傳感器的氣體質量流量是通過傳感 元件的熱傳遞量來計算的。氣體流速增加，介質帶走的熱量增多。使傳感器溫度隨之降低。為了保持溫度的恒定，則必須增加通過傳感器的工作電流，此增加的部分電流大小與介質的流速成正比。
三、產品主要性能特點
熱式氣體質量流量計既可進行氣體流量計量工作,也可用于過程控制領域。它引進美國先進技術生產，無須溫壓補償，直接測出流體的質量流量。它的突出特點是：沒有可動部件；壓力損失��；量程比寬；精度高；可 靠性高；安裝簡單，操作方便�？梢栽谒蓄I(lǐng)域全面替代 孔板和差壓式流量計。
三、技術參數
1、 測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）
2、測量方式：管段式 插入式
3、溫度范圍：環境溫度：-40℃～+60℃
4、介質溫度：-10℃～+500℃
5、準 確 度：±1％的讀數；±0.5％滿量程
6、重 復 性：±0.5％的滿量程
7、輸 出：4-20mA DC（較大負載600Ω）；RS232；RS485
8、 響應速度：小于1S
u 供電電壓：24VDC±10%
9、機械連接：3/4NPT不銹鋼緊固件 （插入式）；法蘭
10、 探桿長度：800mm（此長度為插入式標準長度，特殊請聲明）
11、探桿直徑：18mm（插入式）
12、 直管段長度：無嚴格要求
13、 壓力損失：可以忽略
14、工作壓力：1.6MPa ；7.3MPa
15、 現場顯示：LED顯示 ；LCD顯示
16、 數據保護: 累計量保存在EEROM內，（斷電可保存百年）
17、傳感器及管線表體材料:316L（可選哈氏合金C）
18、防護等級：IP65
19、防爆等級： ExdIICT4
四、應用實例
1.石油化工行業
應用場合：火炬氣排放監控
產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛
2.電力行業
應用場合：鍋爐一次風、二次風、磨煤風的風量測量
產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中含有粉塵、顆粒、磨損嚴重、低壓力等）
3.冶金行業
應用場合：高爐煤氣、焦?fàn)t煤氣測量
產品優點：按實際介質組份標定,可對組份變化進行修正,可在線清洗傳感器，插入長度可任意調整
4.電子行業
應用場合：高純度氣體質量流量測量
產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算
5.供暖通風和空調系統（HVAC）
產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求
6.水處理行業
應用場合：測量曝氣池的空氣流量
產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便
7.食品行業
應用場合：向反應器中通入適量氣體，控制過程及質量
產品優點：衛生級3A，高純凈度，所有接液表面采用不銹鋼，寬量程比； |
