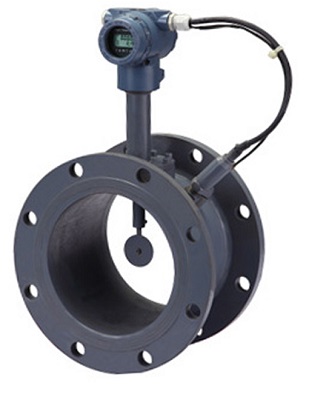

溫壓補償型靶式流量計以全新的設計理念，將溫度、壓力、流量信號集于一體，通過數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。 主要用于測量壓力不恒定的氣體、蒸汽的流量，流量計集成了溫度傳感器、壓力傳感器、性價比高，性能可靠。表頭可顯示工況流量、標況流量、工作溫度、工作壓力。
【溫壓補償型靶式流量計產品參數】
產品名稱：溫壓補償型靶式流量計
適用介質：氣體、蒸汽等不穩定流體
口 徑：DN15～DN3000mm(至更大）
公稱壓力：0.6～42MPa
工況溫度：-20～+300℃（中溫型），-20～+500℃（高溫型），更高溫度與工廠定制
精 度：±1.5%FS
量 程 比：1：10
殼體材質：碳鋼；不銹鋼
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；棒狀滿量程百分比；故障自檢
連接方式：卡箍連接(DN15-50mm)。
【溫壓補償型靶式流量計特點】
·整臺儀表在設計中無可動部件，安裝簡便免維護
·采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
·壓力損失小，僅為標準孔板的1/2△P左右
·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
【靶式流量計型號說明】
選型說明
HKB-FLCCIDSS-DN100含義為：HKB系列智能靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體和傳感器材質為不銹鋼
【溫壓補償型靶式流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
1、高溫型（80度至700度）、常溫型（-40度至80度）、低溫型（-40至-200度）流量計的安裝：
a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
b、介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；
c、為保證流量計準確計量，要求設置前后直管段；（圖8）
d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖8）
e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
g、法蘭式和夾裝式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于流量計和工藝管道通徑 6-8mm 及否同軸，以避免因其產生干擾流而影響計量精確度；
h、插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；（圖9）
i、對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；
j、測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向；
k、流量計殼體必須可靠接地，若無接地條件應向廠方說明；
l、流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠校驗單為準）。
宏控HKB電容式靶式流量計主要由測量管（外殼）、新型電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的的電容力傳感器是產品能否計量準確的關鍵。 |
