模擬開關在多路巡檢儀中的應用特點
模擬開關
模擬開關是一種由數字信號控制電路通斷的集成電路，具有功耗低、速度快、體積小、無機械觸點、使用壽命長等特點，在模擬或數字信號控制、選擇、模/數或數/模轉換、數控電路等領域得到越來越多的應用。
模擬開關是用 cmos 電子電路模擬開關的通斷，起到接通信號或斷開信號的作用。

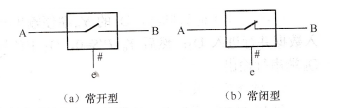

模擬開關有常開型和常閉型兩類，它們的電路符號如圖所示。
模擬開關的種類與特點
模擬開關品種較多，較常用的有雙向模擬開關、多路模擬開關、數據選擇器等。模擬開關的特點是由數字信號控制通斷。圖中，a和b為信號端，既可作輸入端也可作輸出端，使用時一個作為輸入端，另一個作為輸出端即可。e為控制端，由數字信號（1或0）控制a、b間的通斷。
常用模擬開關
常用模擬開關集成電路主要有雙向模擬開關、多路模擬開關、數據選擇器等。
1. 雙向模擬開關
雙向模擬開關cc4066引腳功能如圖所示。
cc4066內含4個獨立的能控制數字信號或模擬信號傳送的模擬開關，可傳輸?shù)男盘柹舷揞l率為40mhz。當控制端為1時，兩輸入/輸出端之間導通，允許信號雙向傳輸。當控制端為0時，兩輸入/輸出端之間截止，切斷信號的傳輸。
2. 多路模擬開關
單8路模擬開關cc4051引腳功能如圖所示。
圖 cc4066引腳功能
內部具有8個模擬開關，其8個輸入端各自獨立，而8個輸出端連接在一起作為公共端，由三位地址碼 a、b、c 控制模擬開關的通斷，可實現從 8 個輸入信號中選擇一個輸出。由于模擬開關具有雙向傳輸特性，因此cc4051也可作為信號分離器，信號從公共端輸入，而從8個輸入端中的一個輸出，由a、b、c地址碼控制。
3. 多路數據選擇器
8路數據選擇器cc4512引腳功能如圖所示。cc4512具有8個輸入端和一個輸出端，由三位地址碼a、b、c來決定數據的選擇。inh為禁止端，當inh=1時，所有輸入數據被禁止傳輸。dis端為三態控制端，當dis=1時，輸出為高阻狀態。

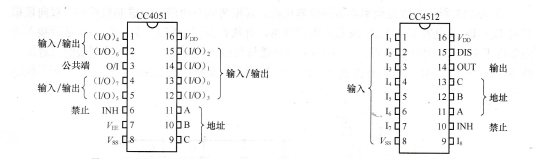

圖 cc4051引腳功能圖 cc4512引腳功能
模擬開關的應用
模擬開關的作用是用數字信號控制電路的通斷和信號源的選通。
1. 數控增益放大器
圖所示為采用4雙向模擬開關cd4066 和運算放大器組成的數控增益放大器。該放大器用數控電阻網絡代替了運放的反饋電阻，而數控電阻網絡的阻值，由4位二進制數控制，從而實現了由4位二進制數控制增益（放大倍數）的放大電路。
圖數控增益放大器
雙向模擬開關di～d4及電阻ri～r5構成數控電阻網絡，數控輸入端a、b、c、d接二進制控制數，某位控制數為1時，使該位模擬開關導通，將相應的電阻短接，從而達到電阻網絡數字控制的目的。二進制控制數與放大倍數的對應關系見表。
表控制數與放大倍數的關系
2. 數控頻率振蕩器
圖所示為數控頻率多諧振蕩器電路，其振蕩頻率由四位二進制數控制。雙向模擬開關d1～d4及電容cr～c4組成數控電容網絡，并接在振蕩電容c；上，cl～ca是否接入電路取決于dr~da的導通與否，而dr~da的導通與否由a、b、c、d四個控制端的二進制數控制，在不同的四位二進制數控制下，cl～ca的接入狀態相應地發生變化，也就改變了振蕩頻率。
圖 數控頻率多諧振蕩器
四位二進制控制數與振蕩頻率的對應關系見表。
表控制數與振蕩頻率的關系
3. 音源選擇電路
圖所示為采用雙4路模擬開關cc4052構成的雙通道4路音源選擇電路，可用于立體聲放大器輸入音源的選擇。左、右聲道均有4路輸入端，各有1個輸出端。
圖雙通道4路音源選擇電路
a、b為控制端，由兩位二進制數選擇接入的輸入音源，具體接入狀態見表。被選中的左、右聲道輸入端信號分別接通至各自的輸出端（l。、r。端），送往后續電路進行放大。
表控制端與接入狀態的關系
檢測模擬開關
模擬開關可以用萬用表進行檢測。檢測時，給模擬開關接上規定的工作電源，萬用表置于r×1k擋，監測a與b之間的通斷，如圖所示。
圖 檢測模擬開關
當將控制端接至正電源時（置1），萬用表指示導通。當將控制端接地時（置0），萬用表指示不通。否則說明該模擬開關損壞。一個集成電路中往往包含若干個模擬開關，應逐個檢測。
|
