差壓變送器如何排除故障及產品特點介紹
差壓變送器廣泛應用于石油、化工、電力、冶金等行業。該產品主要用于測量液體、氣體、蒸汽的差壓、壓力及負壓也可以測量開口或受壓容器的液位,配上節流裝置可以測量液體、氣體或蒸汽的流量,并將被測參數轉換成為4~20mA的直流信號輸出,并傳給二次儀表或調節單元作檢測或控制用。 差壓變送器如何排除故障: 1、將差壓變送器與二次儀表的接線斷開,單獨對差壓變送器進行測試,測試后發現該差壓變送器電流輸出值略微超差,但不是引起顯示報錯的主要原因; 2、使用帶有標準電流輸出的校驗儀對二次儀表進行檢測校驗,發現依舊報錯,分析出故障部件為二次表頭; 3、現場檢定人員根據經驗估計,報錯原因為接線短路造成。檢查線路,發現二次儀表與差壓變送器接頭部分有焊點松動的現象; 4、將電流測量端測線斷開,隨后對測線斷開部分進行連接,將整個線路重新檢查,并將差壓變送器單獨進行調試。 5、調試后將系統恢復,對該系統進行整體檢定/校準,結果大示值誤差控制在大允許誤差1/3以內,完成故障修復工作。

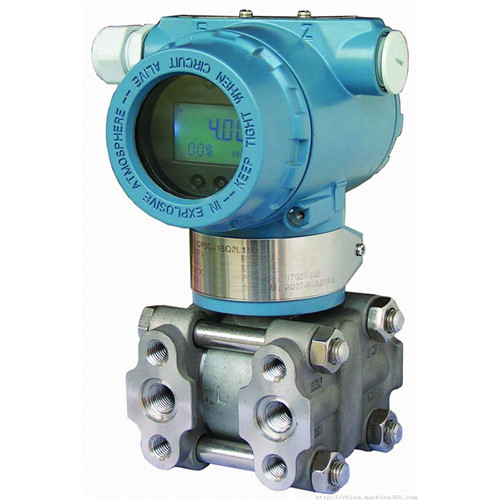

差壓變送器產品特點: 1、完整的測量范圍:0-0.15kPa~42MPa,多種選擇、應用靈活,可以滿足絕大部分用戶的需求。 2、結構小巧、堅固、抗振。一體化接線盒和本機零點和量程調整和LCD顯示組態按鈕,使安裝、校驗和運行簡化。 3、在變送器殼體上設計了非接觸式就地零點、量程調整和LCD液晶顯示參數組態按鈕,便于現場調整零點和量程及設置所需的現場顯示參數。 4、采用固體、插接式印制線路板、模塊化結構,有助于故障檢修及減少備件庫存示參數。 5、阻尼可調,提高了用戶的可選擇性。 6、智能電路,方便用戶操作。 7、具有獨立抗電磁干擾電路和軟件抗干擾設計,提高了產品的可靠性。 8、內部具有測量溫度參數傳感器,提高了變送器環境溫度影響補償性能,由于該傳感器與被測介質直接接觸,所以同時可獲得與傳感器所接觸的介質的溫度信息。 9、變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請專利。 10、變送器提高了故障恢復能力,大大減少了變送器維護工作量。 11、LCD液晶顯示表采用多參數循環顯示方式工作。 12、具有HART協議遠程通訊功能,在實現壓力測量的同時,增加了傳感器本體與被接觸介質的溫度檢測功能,為用戶提供了更多的現場工況信息,有利于用戶提高過程控制的效果。 13、具有全金屬密封的差動電容壓力傳感器的室結構創新設計,使差壓(壓力)和溫度測量實現了重大改進和良好的穩定性。 差壓變送器模擬型特點: 1、精度高; 2、量程、零點外部連續可調; 3、穩定性能好; 4、正遷移可達500%、負遷移可達600% 5、二線制; 6、阻尼可調、耐過壓; 7、固體傳感器設計; 8、無機械可動部件、維修量少; 9、重量輕(2.4kg); 10、全系列統一結構、互換性強; 11、小型化(166mm總高); 12、接觸介質的膜片材料可選; 13、單邊抗過壓強。 差壓變送器智能型特點: 1、超級的測量性能,用于壓力、差壓、液位、流量測量; 2、數字精度:+(-)0.05%; 3、模擬精度:+(-)0.75%+(-)0.1%F.S; 4、全性能:+(-)0.25F.S; 5、穩定性:0.25%60個月; 6、量程比:100:1; 7、測量速率:0.2S; 8、小型化(2.4kg)全不銹鋼法蘭,易于安裝; 9、過程連接與其它產品兼容,實現測量; 10、世界上唯一采用H合金護套的傳感器(專利技術),實現了優良的冷、熱穩定性; 11、采用16位計算機的智能變送器; 12、標準4-20mA,帶有基于HART協議的數字信號,遠程操控; 13、支持向現場總線與基于現場控制的技術的升級。 |
