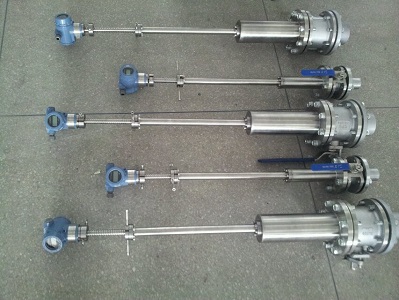

在線拆裝型靶式流量計可在管道不斷流的情況下安裝、拆卸流量計，在工廠須持續開車運轉的大型主干管線上，特別適用在線可拆裝型流量計，節約旁通管道的費用，并且可隨時拆卸流量計，無須停產，便于檢修和維護。如果要在介質流動的管道安裝靶式流量計，應有專門帶壓開孔設備及有安裝資質的安裝人員，保證生產安全。
【在線拆裝型靶式流量計技術參數】
產品名稱：靶式流量計，在線拆裝型靶式流量計
適用介質：氣體、液體
口 徑：DN200～DN3000mm至更大
公稱壓力：0.6～1.6MPa
工況溫度：-20～+80℃
精 度：1.5%FS
量 程 比：1：10
殼體材質：碳鋼；不銹鋼
供電方式：內置3.6VDC鋰電池（兩年換一次）；外供24VDC（可選）
輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；棒狀滿量程百分比；故障自檢
連接方式：法蘭式(DN15-300mm)；插入式（DN150~3000mm）。
注意事項：在管道不斷流情況安裝在線拆裝型靶式流量計應有專門帶壓開孔設備及有安裝資質的安裝人員，保證生產安全。
【靶式流量計型號說明】
選型說明
HKB-FLCCIDSS-DN100含義為：HKB系列智能靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為液體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體和傳感器材質為不銹鋼
【在線可拆裝式靶式流量計安裝注意事項】
1）直管段要求：前10D,后5D（D為公稱通徑）；
2）可安裝于垂或水平管道，可倒裝、傾斜安裝，垂直管道介質流向應自下而上；
3）不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
4）在線可拆裝式靶式流量計因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
5）在線可拆裝式靶式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）
6）對于新完工的工藝管道，應先進行初步吹掃后再安裝氣體流量計；
7）在線可拆裝式靶式流量計測量管外壁上箭頭所指方向?yàn)楸粶y(cè)介質流向；
8）在線可拆裝式靶式流量計殼體必須可靠接地，若無接地條件應向廠方說明；
9）在線可拆裝式靶式流量計表頭應該介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭。 |
