SSR-DLD導波雷達物位計概述：
SSR-DLD 導波雷達物位計可發出高頻率微波，沿著探桿傳播，由于遇到被測介質，介電常數突變，引起反射。發射脈沖與反射脈沖的時間間隔與被測量介質的距離成正比。同時，導波雷達也可以測量兩種不同介質的界面，充分利用介質的介電常數的不同。但測量條件是上層介質不導電，或其介電常數比下層介質介電常數小10倍以上。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。產品應用與煤廠、電廠、石油化工、食品行業及一般工業應用。 一、導波雷達物位計產品特點：
1.可以測量介電常數大于等于1.4的任何介質；
2.適用于測量粘稠液體，或溫度和壓力變化大的場合；
3.適用于測量明顯的揮發性氣體介質、用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位工況；
4.介電常數或比重變化的介質應用場合；
5.輸出信號4～20mA/HART；
6.用于固體顆粒、粉末介質；
7.粉塵飛揚大的介質。
二、技術參數：
|
型 號 |
SSR-DLD-A |
SSR-DLD-B |
SSR-DLD-C |
|

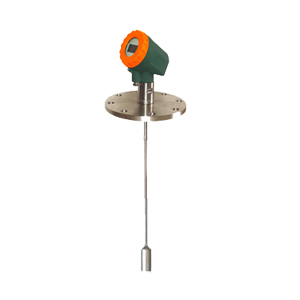

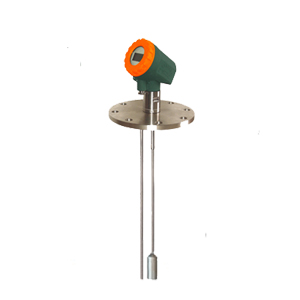

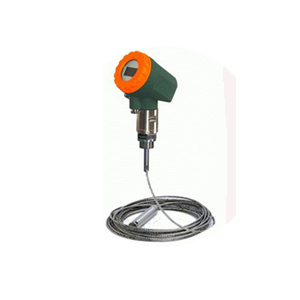

圖片
|
|
|
|
|
應用范圍 |
適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境。 |
適用于固體和液體介質測量，粉狀顆粒介質。 |
適用于固體和液體介質測量，可用于介電常數比較小的液體。 |
|
測量范圍 |
0～25米 |
0～6米 |
|
連接方式 |
（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150） |
|
料倉開口 |
螺紋（Φ40），法蘭（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ 160mm） |
|
工作溫度 |
-40～350℃ |
|
工作壓力 |
-1.0～4.0 MPa |
|
天線材質 |
不銹鋼 |
|
精 確 度 |
＜0.2%（頂部盲區500mm） |
|
采 樣 |
回波采樣 55次/秒 |
|
防爆等級 |
EXiaIICT6/ExdIICT6 |
|
防護等級 |
IP66 |
|
信號輸出 |
兩線4～20mA/HART或三線4～20mA |
|
天線材質 |
不銹鋼 |
|
供電方式 |
電源：24VDC（±10%）；波紋電壓：1Vpp; 耗電量：最大22.5mA |
|
環境溫度 |
-40～80℃ |
|
顯示方式 |
LED顯示 |
|
電纜接口 |
M20×1.5 |
|
