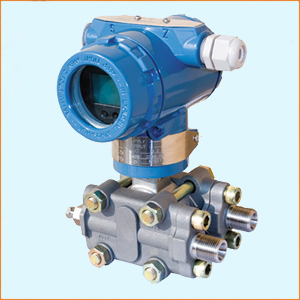

SSR-1151DR微差壓變送器概述:
SSR-1151DR微差壓變送器以差動電容為檢測原理,組成微差壓電容式變送器,輸入壓力分別為0-0.1~1.5Kpa。
差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度,然后將其轉換成4—20mA.DC信號輸出。 差壓變送器包括DP型(基型),HP型(高靜壓)和DR型(微差壓)三種類型。以上三類變送器與智能放大板組合,可構成智能型差壓變送器,它可通過符合HART協議的手操器相互通訊,進行設定和監控。 HP型高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器,由于其耐壓高達32MPa,并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量。 DR型微差壓變送器可以將微小差壓轉換成4-20mA.Dc信號,它采用設計的放大線路板和特殊的溫度補償工藝,性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。
SSR-1151系列小型化電容壓力/差壓變送器是先進技術和設備生產的新型變送器,關鍵原材料、元器件和零部件均選用進口,整機經過嚴格組裝和測試,該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行,并被廣泛使用的兩種變送器的結構優點,給使用者耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換,有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展,該系列產品除設計小巧精致外,更推出具有HART現場總線協議的智能化功能。
特點:
★ 準確性高,穩定性好,二線制輸入(特殊可四線制);
★ 固體元件,接插式印刷線路板;小型,重量輕,堅固抗振;
★ 量程,零點外部連續可調;正遷移可達500%,負遷移可達600%
★ 阻尼可太調;單向過載保護特性好;
★ 無機械可動部件,維修工作量少;全系列統一結構,零部件互換性強;
★ 接觸介質的膜片材料可選擇;(316L、TAN、HAS-C、MONEL等耐腐蝕材料)
★ 防爆結構,全天候使用;智能HART現場總線協議
技術參數:
★ 使用對象:液體、氣體和蒸汽
★ 測量范圍:0~0.1Kpa至0~40Mpa
★ 輸出信號:4~20mA DC
★ 供電電源:12~45VDC,一般為24V供電
★ 現場顯示:指針式0~100%刻度顯示,LED數碼顯示,LCD液晶顯示可選
★ 防爆等級:隔爆型dIIBT4,本質安全型iaIICT6
★ 精確度:±0.2%、±0.25%、±0.5%
★ 穩定性:六個月內不超過最大量程的基本誤差絕對值
★ 隔離膜片:316不銹鋼、哈氏合金C-276,蒙乃爾合金或膽
★ 排氣/排液閥:316不銹鋼、哈氏合金C,蒙乃爾合金
★ 法蘭和接頭:316不銹鋼、哈氏合金C,蒙乃爾合金
★ 接觸介質O形環:丁腈橡膠,氟橡膠
★ 灌充液:硅油或惰性油
★ 螺栓:316L不銹鋼
★ 殼體材質:低銅鋁合金
★ 引壓連接件:法蘭、NPT1/4,中心距54mm;接頭NPT1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm(NPT錐管螺紋符合GB/T12716-91)
★ 信號連接孔:G1/2
SSR-1151DR微差壓變送器選型表
SSR-1151 DR |
微差壓變送器 |
|
2 |
0~0.1~1.5Kpa |
|
代號 |
功能 |
E |
非智能型(4~20mA輸出) |
S |
智能型(HART協議) |
|
代號 |
結構材料 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|
代號 |
靜壓Mpa |
A |
1 |
B |
4 |
|
代號 |
附加功能 |
M1 |
0~100%線性指示表 |
M2 |
LED數字顯示器 |
M3 |
LCD數字顯示器 |
B1 |
管裝彎安裝板 |
B2 |
板裝彎安裝板 |
B3 |
管裝平安裝板 |
C0 |
1/2-14NPT錐管內螺紋接頭 |
C1 |
1/2-14NPT引壓接頭后部焊接引壓管14 |
C2 |
丁字形螺紋接頭M20×1.5 |
d |
隔爆型dIIBT4 |
i |
本安型iaIICT6 |
|
|
|
|
|
|
|
|
|
|
|
