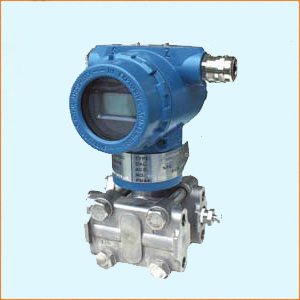

SSR-1151AP絕對壓力變送器概述：
SSR-1151AP絕對壓力變送器可實現對除氣系統，蒸餾塔、蒸發器和積晶器等的絕對壓力測量，允許在100Mpa下的過壓。
壓力變送器主要用于測量液體、氣體或蒸氣的壓力，然后將其轉換成4—20mA.DC信號輸出。
壓力變送器包括GP型壓力（含負壓）變送器，AP型絕對壓力變送器。以上二類變送器與智能放大板組合，可構成智能型壓力變送器，它可通過符合HART協議的手操器相互通訊，進行設定和監控。
SSR-1151系列小型化電容壓力/差壓變送器是先進技術和設備生產的新型變送器，關鍵原材料、元器件和零部件均選用進口，整機經過嚴格組裝和測試，該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的兩種變送器的結構優點，給使用者耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
特點：
★ 準確性高，穩定性好，二線制輸入（特殊可四線制）；
★ 固體元件，接插式印刷線路板；小型，重量輕，堅固抗振；
★ 量程，零點外部連續可調；正遷移可達500%，負遷移可達600%
★ 阻尼可太調；單向過載保護特性好；
★ 無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；
★ 接觸介質的膜片材料可選擇；（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
★ 防爆結構，全天候使用；智能HART現場總線協議
技術參數：
★ 使用對象：液體、氣體和蒸汽
★ 測量范圍：0～0.1Kpa至0～40Mpa
★ 輸出信號：4～20mA DC
★ 供電電源：12～45VDC,一般為24V供電
★ 現場顯示：指針式0～100%刻度顯示，LED數碼顯示，LCD液晶顯示可選
★ 防爆等級：隔爆型dIIBT4,本質安全型iaIICT6
★ 精確度：±0.2%、±0.25%、±0.5%
★ 穩定性：六個月內不超過最大量程的基本誤差絕對值
★ 隔離膜片：316不銹鋼、哈氏合金C-276，蒙乃爾合金或膽
★ 排氣/排液閥：316不銹鋼、哈氏合金C，蒙乃爾合金
★ 法蘭和接頭：316不銹鋼、哈氏合金C，蒙乃爾合金
★ 接觸介質O形環：丁腈橡膠，氟橡膠
★ 灌充液：硅油或惰性油
★ 螺栓：316L不銹鋼
★ 殼體材質：低銅鋁合金
★ 引壓連接件：法蘭、NPT1/4,中心距54mm；接頭NPT1/2或M20×1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
★ 信號連接孔：G1/2
SSR-1151AP絕對壓力變送器選型表
|
SSR-1151 AP |
絕對壓力變送器 |
|
|
4 |
0～4～40Kpa |
|
5 |
0～40～200Kpa |
|
6 |
0～0.16～700Kpa |
|
7 |
0～0.4～2.0Mpa |
|
8 |
0～1.6～7.0Mpa |
|
|
代號 |
功能 |
|
E |
非智能型（4～20mA輸出） |
|
S |
智能型（HART協議） |
|
|
代號 |
結構材料 |
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
|
代號 |
附加功能 |
|
M1 |
0～100%線性指示表 |
|
M2 |
LED數字顯示器 |
|
M3 |
LCD數字顯示器 |
|
B1 |
管裝彎安裝板 |
|
B2 |
板裝彎安裝板 |
|
B3 |
管裝平安裝板 |
|
C0 |
1/2-14NPT錐管內螺紋接頭 |
|
C1 |
1/2-14NPT引壓接頭后部焊接引壓管14 |
|
C2 |
丁字形螺紋接頭M20×1.5 |
|
d |
隔爆型dIIBT4 |
|
i |
本安型iaIICT6 |
|
|
|
|
|
|
|
|
|
|
|
